Trạm biến áp 110kV Đức Lập được xây dựng tại Khu công nghiệp Đức Hòa 3, xã Đức Lập Hạ, huyện Đức Hòa, tỉnh Long An, công trình được đưa vào vận hành năm 2013, nâng công suất năm 2015 với tổng công suất hiện tại là 2.63 MVA.
Công trình có quy mô là 2 ngăn đường dây, 2 ngăn máy biến áp, 1 ngăn máy cắt phân đoạn và các hệ thống khác.

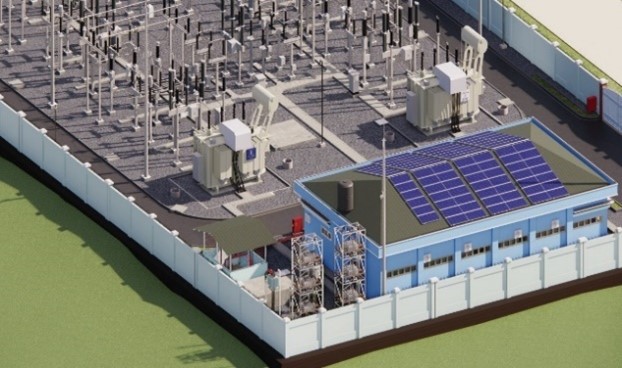

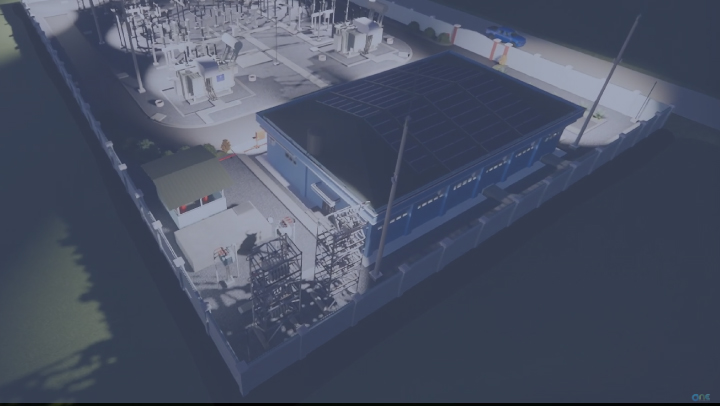

Hình ảnh mô hình Trạm biến áp 110kV Đức Lập

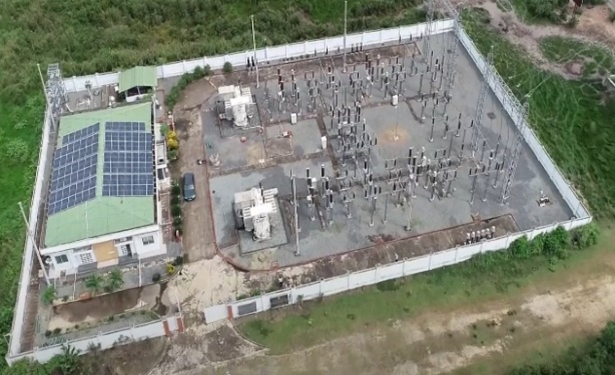

Hình ảnh thực tế Trạm biến áp 110kV Đức Lập
Mục tiêu dự án gồm:

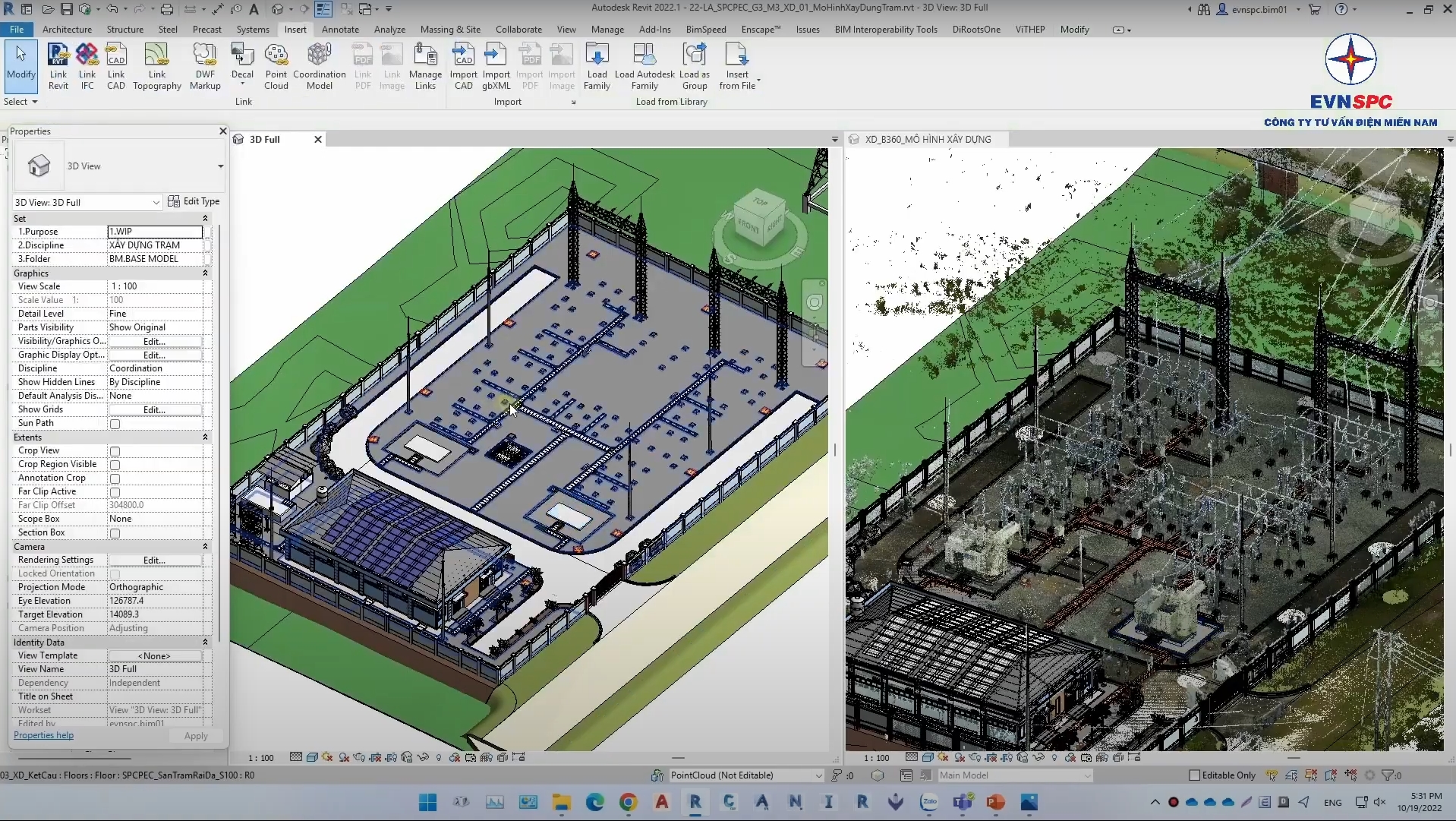

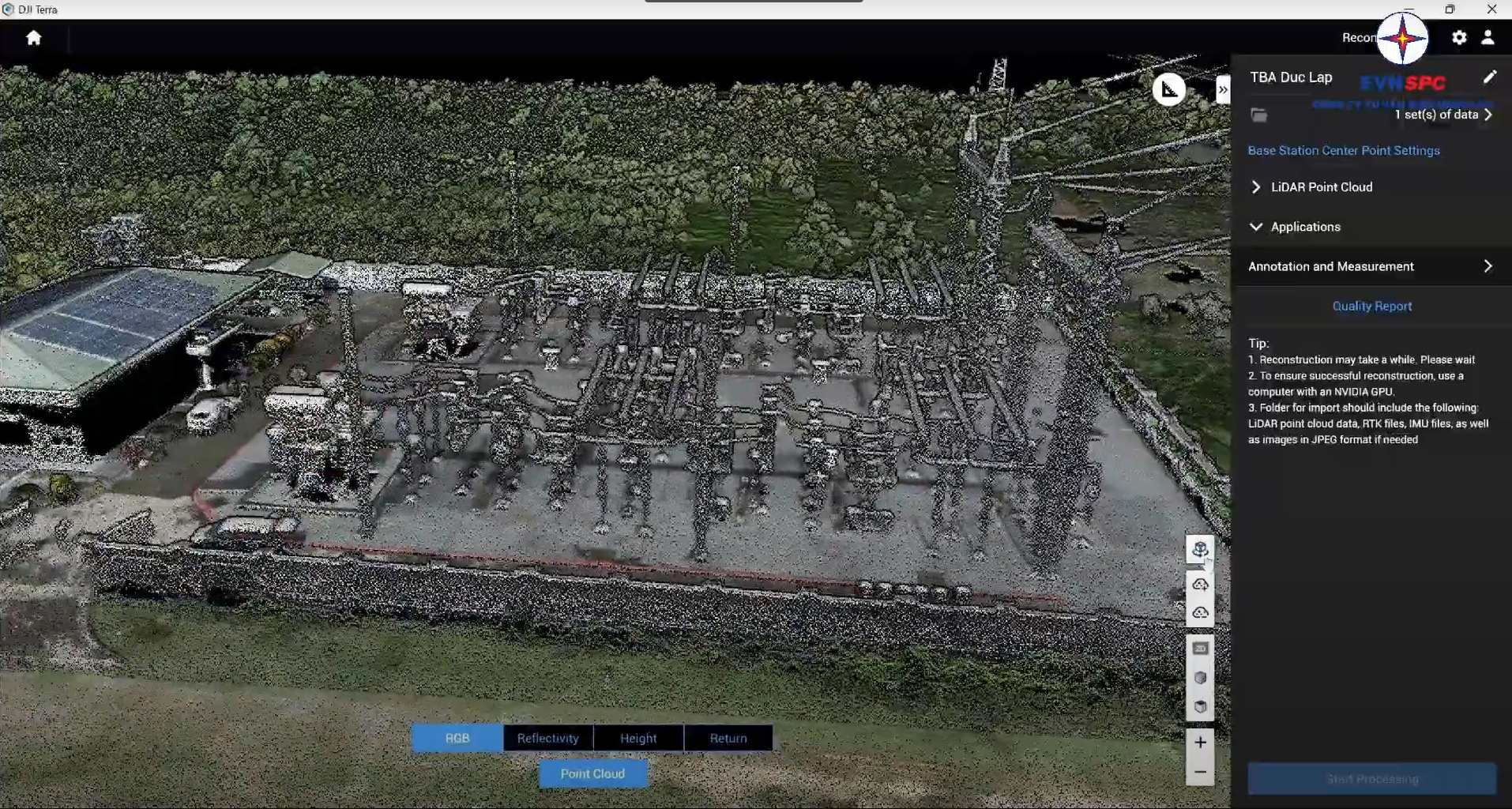

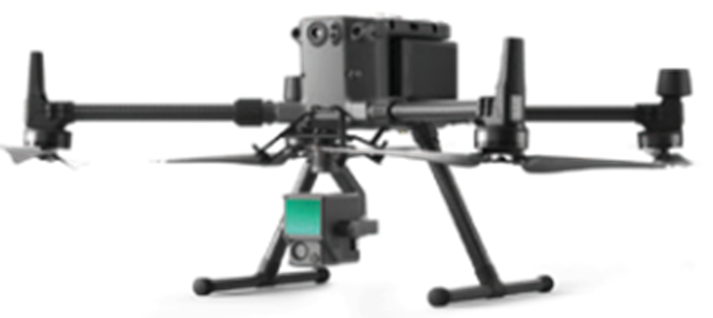

Sau quá trình khảo sát, dữ liệu từ cả hai phương pháp quét mặt đất và trên không được xử lý bằng phần mềm Topcon Magnet Collage. Sự kết hợp giữa hai phương pháp khảo sát này không chỉ giúp cung cấp cái nhìn toàn diện nhất về công trình, mà còn đảm bảo độ chính xác của mô hình BIM hoàn công so với hiện trạng công trình. Các cấu kiện sau đó được nhận diện từ phần mềm Edgewise để tăng tốc độ xây dựng mô hình dựa vào các điểm đám mây đã thu thập.

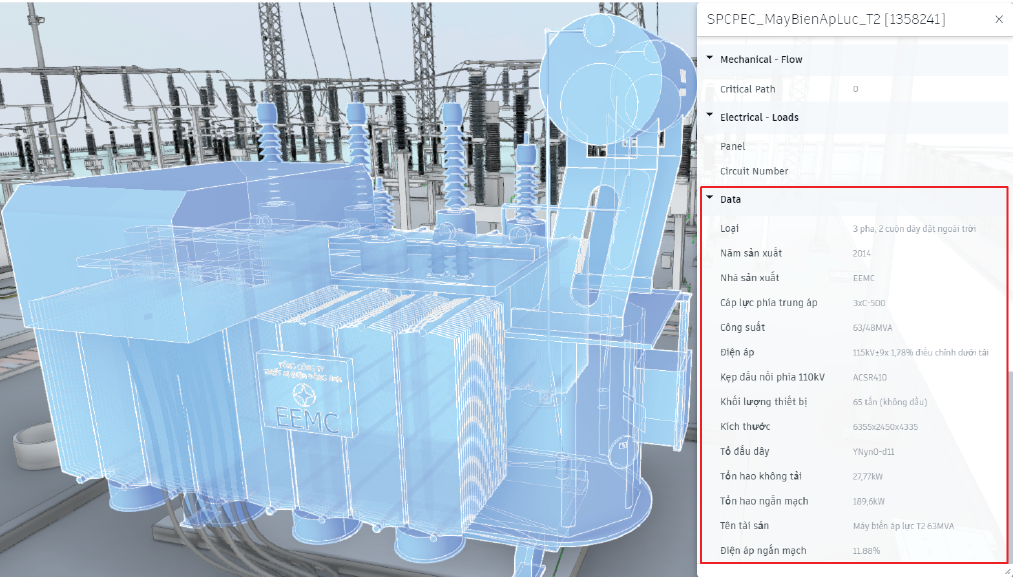

Khi mô hình 3D được tạo, thông tin phi hình học của các cấu kiện và thiết bị được cập nhật vào mô hình. Thông tin này bao gồm các thông số kỹ thuật, ngày lắp đặt,… được tổng hợp từ hồ sơ hoàn công và tài liệu kỹ thuật có liên quan trong quá trình xây dựng, đây là bước chuẩn bị nền tảng cho quá trình quản lý tài sản ở giai đoạn vận hành.

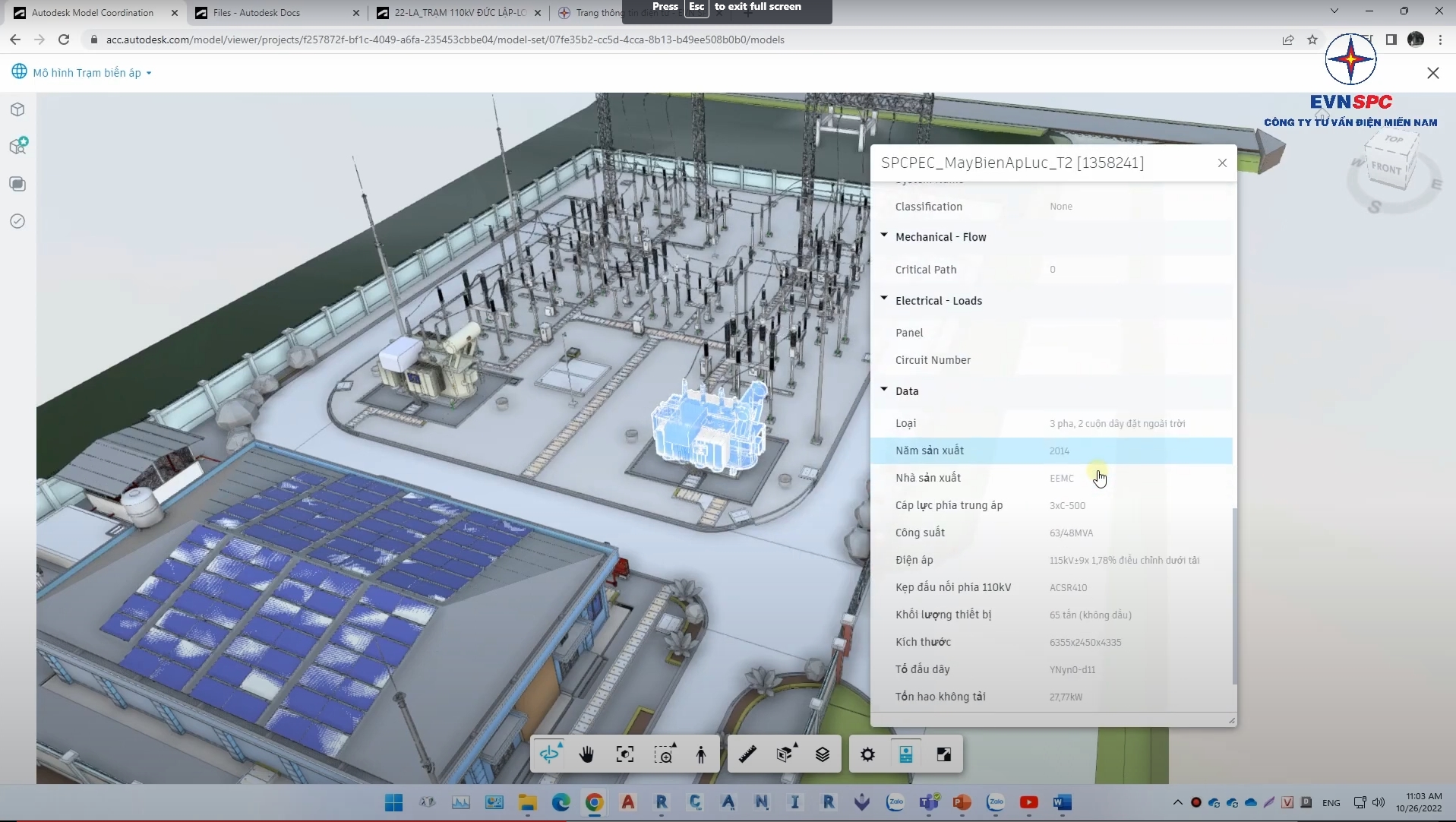

Autodesk BIM Collaborate Pro là một giải pháp toàn diện cho phép các bên liên quan đến dự án cộng tác, xem xét và phân loại dữ liệu thiết kế trong một môi trường dữ liệu chung. Điểm mạnh của nền tảng này chính là khả năng giúp tăng hiệu suất công việc, cải thiện giao tiếp và giảm rủi ro thông qua việc cung cấp quyền truy cập vào các mô hình BIM và dữ liệu thiết kế tương ứng cho các thành viên trong dự án.

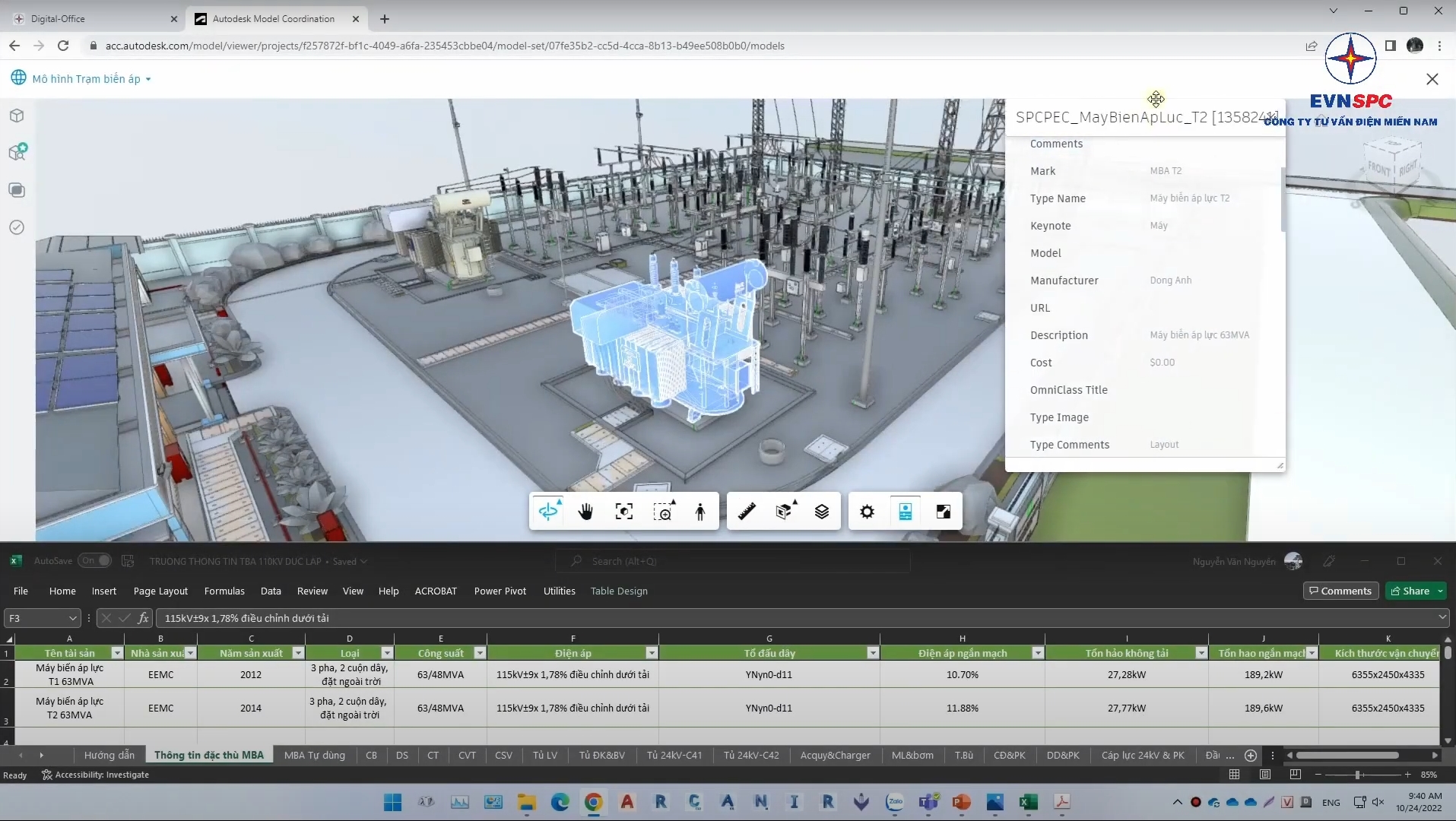

Bên cạnh đó, Autodesk Docs cũng được sử dụng như một giải pháp quản lý tài liệu thiết kế trực tuyến, giúp lưu trữ và tổ chức tất cả các thông tin thiết kế một cách thống nhất và hiệu quả. Sử dụng Autodesk Docs, chủ đầu tư cũng như các bên liên quan có thể tra cứu thông tin cấu kiện, tiến hành đo đạc, phân loại dữ liệu theo thư mục cũng như xem bản vẽ 2D và mô hình 3D một cách dễ dàng ngay trên trình duyệt web mà không cần phải cài đặt thêm bất kỳ phần mềm chuyên dụng nào, giúp nâng cao hiệu quả của dự án.

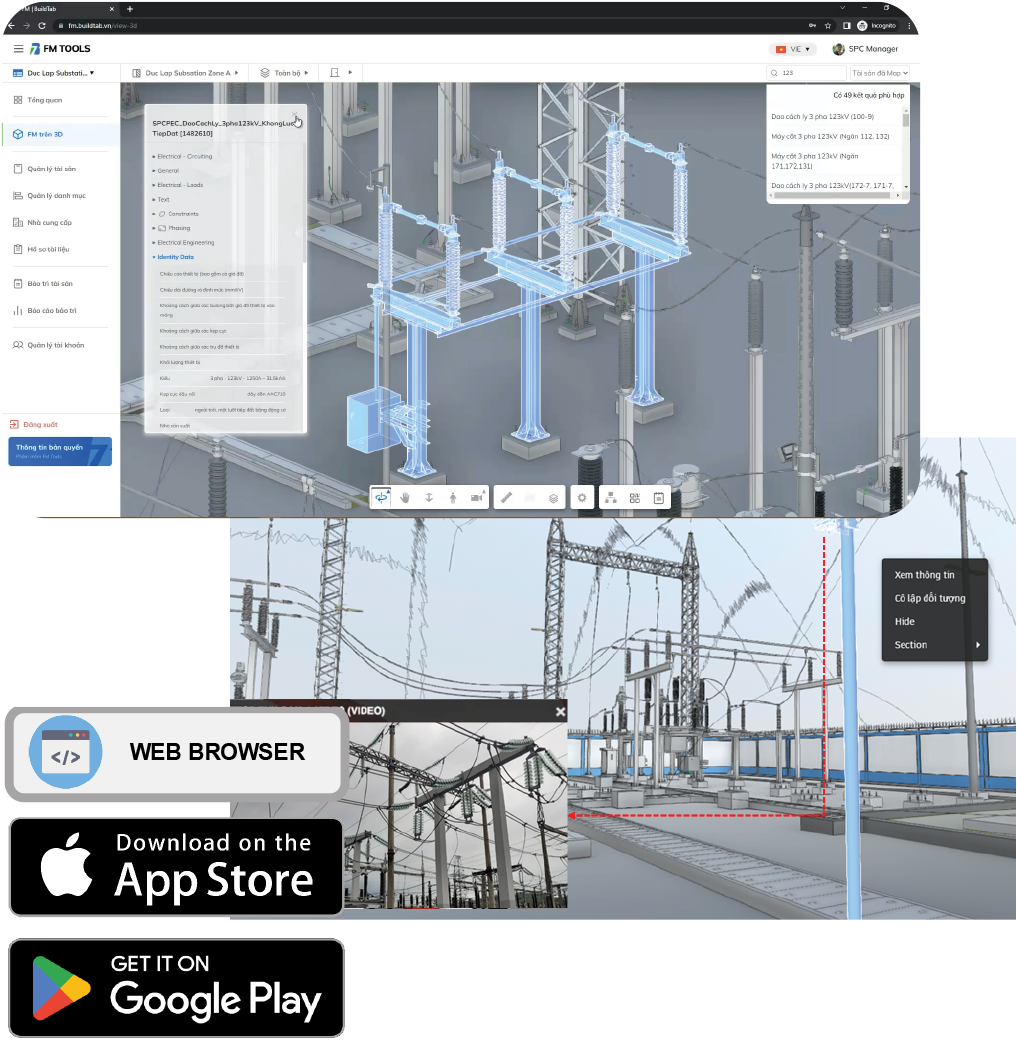

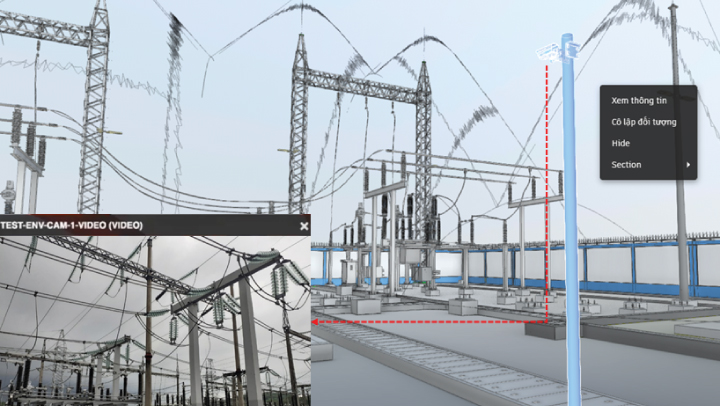

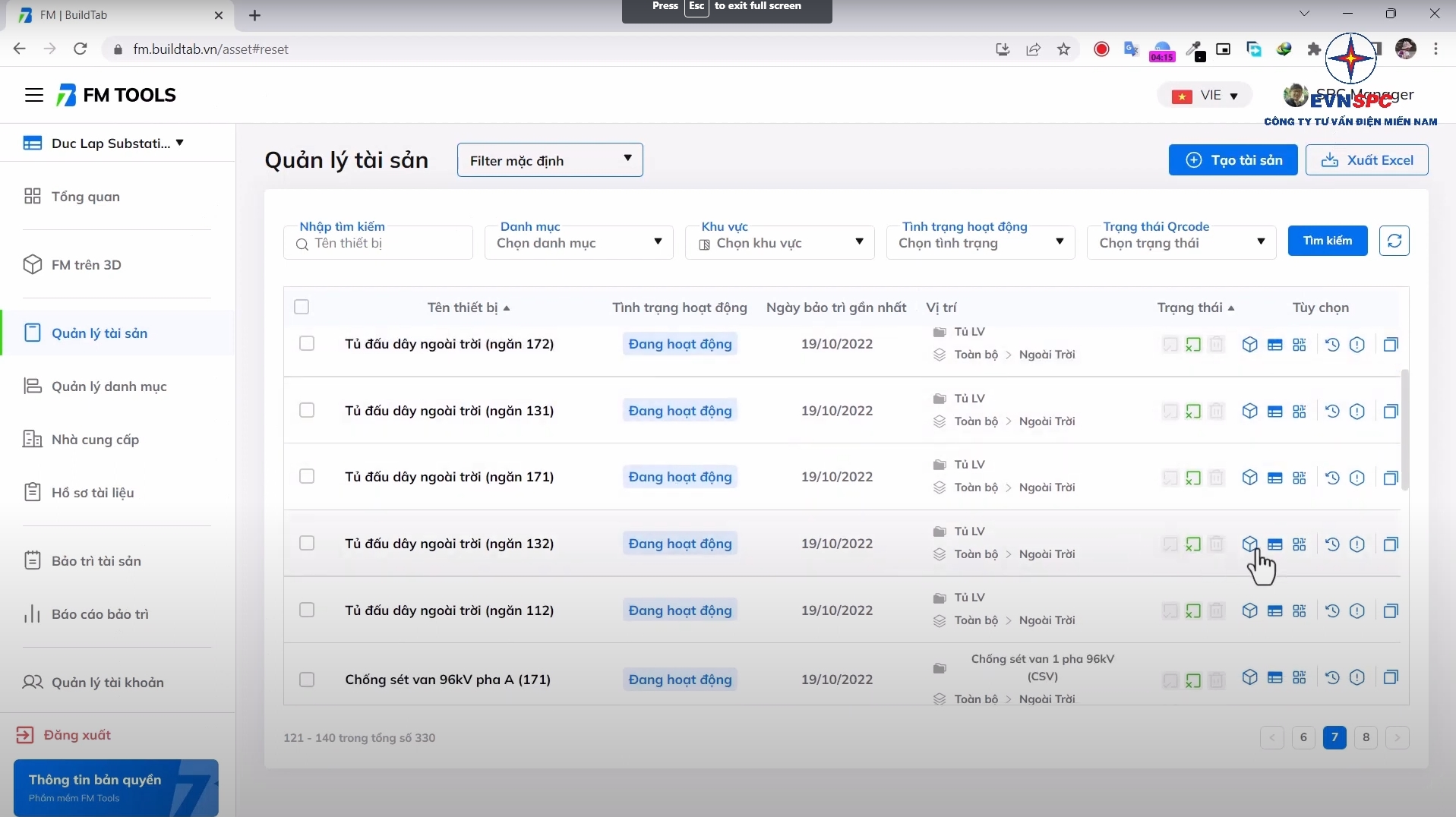

Mô hình BIM được tận dụng đưa vào hệ thống quản lý tài sản FM Tools, nền tảng này giúp công ty tối ưu công tác quản lý thông tin về tài sản trong công trình như thông số kỹ thuật, tài liệu liên quan, ngày lăp đặt, lịch bảo trì và thông tin xử lý các sự cố đã xảy ra.

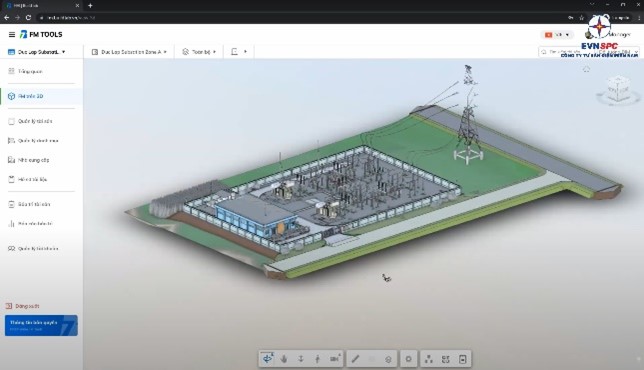

Mô hình BIM là dữ liệu đầu vào của hệ thống FM Tools, được trích suất và xử lý lại dữ liệu để tiến hành khởi tạo thành các tài sản, người dùng có thể sử dụng trực tiếp thông tin từ mô hình hoặc bổ sung thêm các thông tin đặc thù khác ngay trên nền tảng web một cách đơn giản và trực quan. Đặc biệt là không cần sử dụng những phần mềm kỹ thuật chuyên dụng vẫn có thể thay đổi và cập nhật thông tin tài sản.

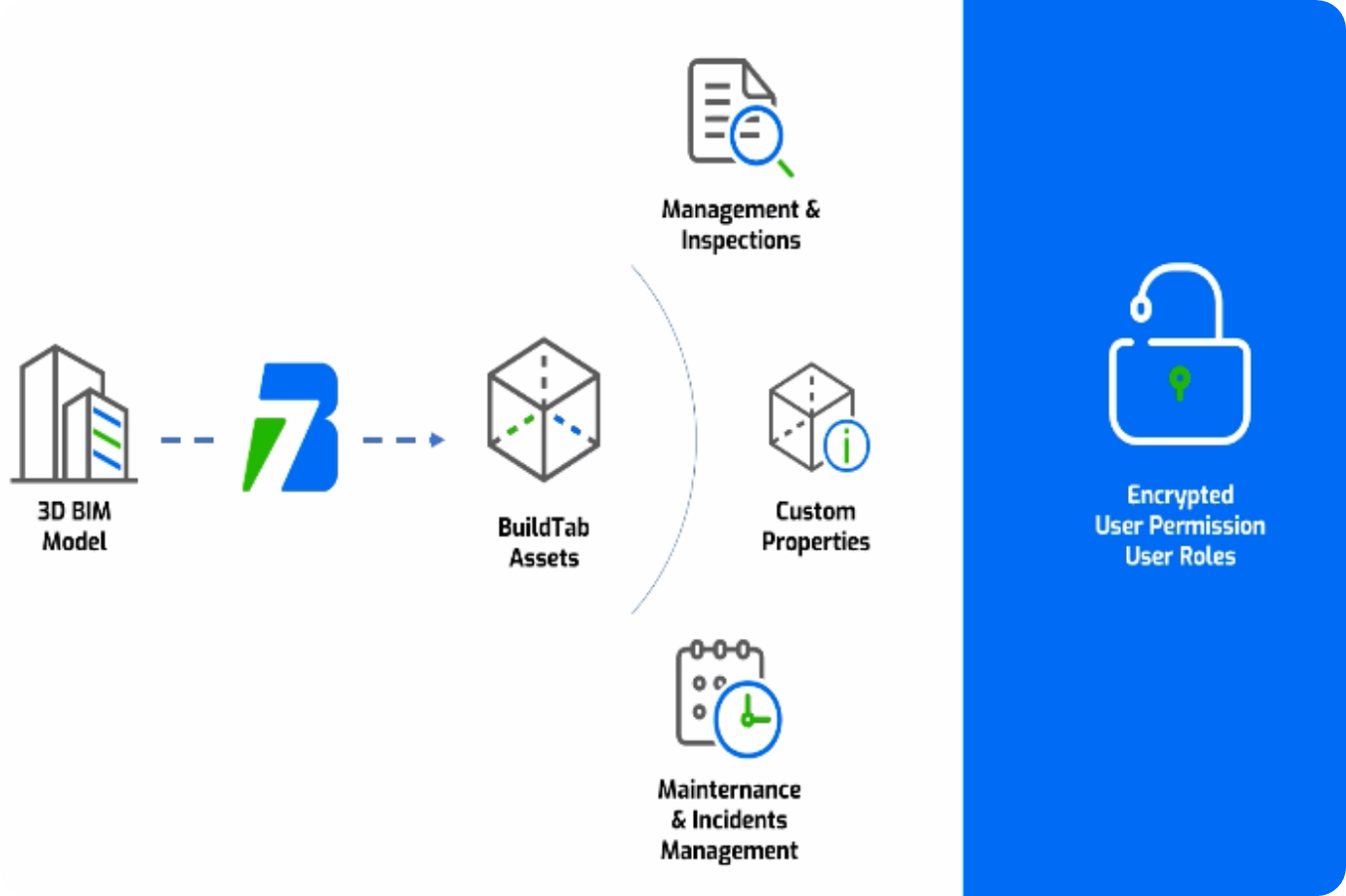

FM Tools hỗ trợ mức độ tuỳ biến cao, sẵn sàng tích hợp truy cập vào các cơ sở dữ liệu như IOT, SCADA và triển khai quản lý nhiều công trình thông qua hệ thống bản đồ GIS. Nhờ đó, chủ đầu tư sẽ có một nền tảng quản lý tài sản hoàn hảo để theo dõi "sức khoẻ" của công trình một cách toàn diện và chi tiết.
